Willkommen “tool-kit PROFESSIONAL ... die Software für den Profi”
1.1 Basismodule Fräser
Optionen
• Werkstück: Zylinder Konus Winkelfräser • Stirn: Planfläche Eckenfase Eckenradius Vollradius Teilkreis Doppelradius Doppeleckradius • Geometrie: Regulär 2 Schneiden zum Zentrum 1 Schneide über Zentrum Zentrierspitze 3 Schneiden zum Zentrum 4 Schneiden zum Zentrum • Schneidenkombinationen: rechtsspiralig/rechtsschneidend linksspiralig/linksschneidend rechtsspiralig/linksschneidend linksspiralig/rechtsschneidend • Zahnteilung: Gleiche / ungleiche Zahnteilung • Produktion / Nachschärfen: Produktion in mehreren Zustellungen für alle Operationen Nachschärfen mit Berücksichtigung von Mantelabtrag, Längenabtrag, • Umfang: Linearschliff: 1./2./3. Freiwinkel Bogenschliff: Quer/Längssschliffverfahren Schruppverzahnung Schleifrichtung: vorwärts/rückwärts Optionaler Ausfeuerungsschliff • Zahnrücken: Schleifverfahren: Quer-/Längssschliff Schnittaufteilung Schleifrichtung: vorwärts/rückwärts Optionaler Ausfeuerungsschliff • Stirnfreifläche: Linearschliff: 1./2./3. Freiwinkel Hohlschliff • Eckenfreifläche/Kantenbruch: Linearschliff: 1./2./3. Freiwinkel Schleifrichtung: vorwärts/rückwärts Optionaler Ausfeuerungsschliff • Stirnspanraum: Schleifverfahren: Einstechen/Durchschleifen Verrundungsradien in Ein- und Austritt Variabler Öffnungswinkel • Stirnauslückung: Verrundungsradien in Ein- und Austritt Variable Eintritts- und Öffnungswinkel • Schnittsimulation: Stirnschnittsimulation für alle Operationen

1.2 Kugelkopf

1.3 Variabler Spiralverlauf

1.4 Wellenschliff (Crest-cut)

Galerie

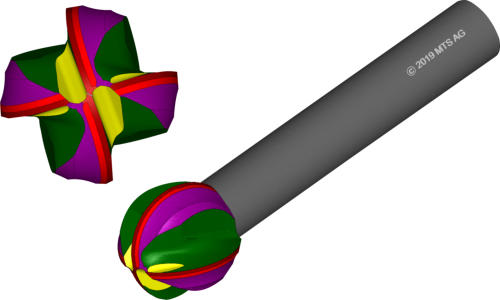

• Kugelkopf • Werkzeug: 1010017 „Fräser Kugelkopf“

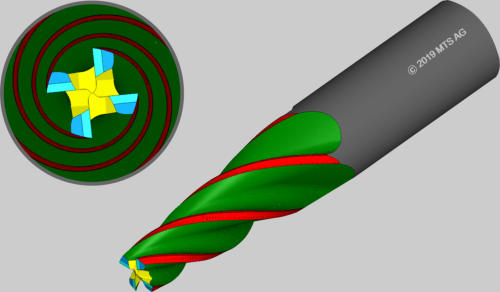

• Zylindrische und konische Werkzeuge • Start- und Endwinkel des Spiralverlaufs • (Transitbereich) • Steigender oder fallender Spiralverlauf • 3 Abschnitte: Konstante Winkel im 1. und 3. Abschnitt; Übergang von Start- und Endwinkel im 2. Abschnitt • Werkzeug: 1020017 „Fräser Variable Spiralverlauf“

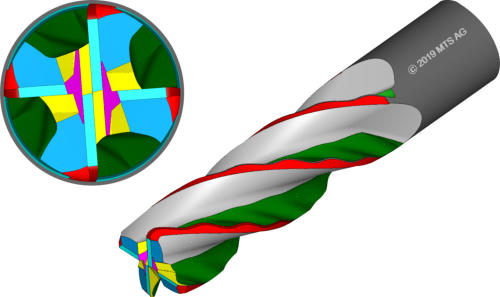

• Zylindrische Werkzeuge • Wellenförmige Ausgestaltung von Spanbrust der Nut und der Umfangsfasen • Periodenlänge und Amplitude der Welle • Startversatz der Welle (zahnabhängig) • Ausrichtung der Welle zur Spirale oder zur Achse • Werkzeug: 1030017 „Lineare Schruppverzahnung“

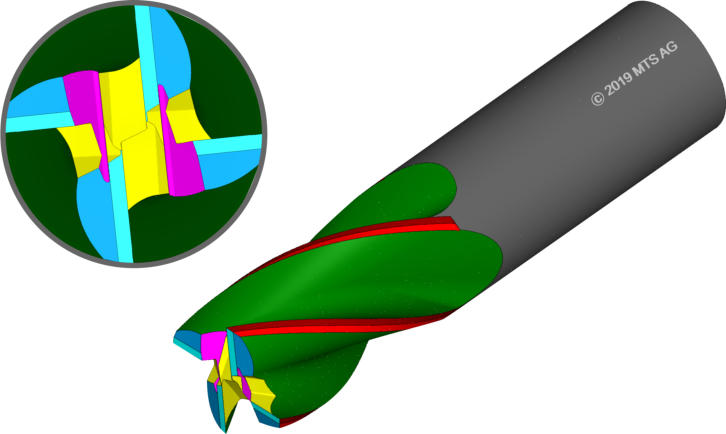

• Werkzeug: 1040017 „Fräser Variable Spiralverlauf“ • Basismodule + Option 1.3

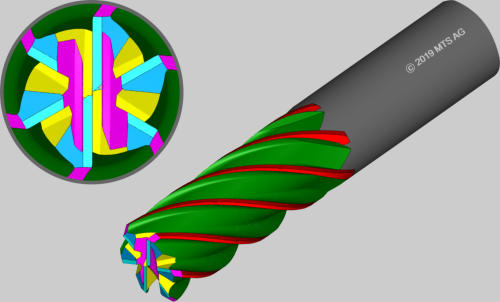

• Werkzeug: 1050017 „6-Schneider mit Eckenfase“ • Basismodule

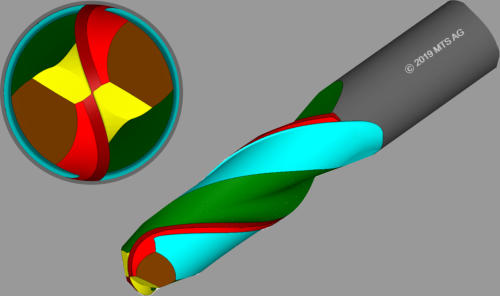

• Werkzeug: 1060017 „ Kugelfräser zwei zum Zentrum“ • Basismodule
• Werkzeug: 1070017 „Konisches Werkstück“ • Basismodule
“tool-kit PROFESSIONAL ... die Software für den Profi”
KONTAKT info(at)mtsag.net Phone: +41 61 81 59 130 whatsapp: +41 78 62 77 560 Fax: +41 61 81 59 139
ADRESSE Rheinstrasse 81 CH-4133 Pratteln Switzerland

Copyright © 2001- 2024 MTS AG

Made with MAGIX
• Spezifikation „1.1 Basismodule Fräser“ • Spezifíkation „Gesamt“

MODUL FRÄSER

VORLAGE
1.1 Basismodul Fräser (FMENU)
Optionen

1.2 Kugelkopf

1.3 Variabler Spiralverlauf

1.4 Wellenschliff (Crest-cut)

Galerie
• Kugelkopf
• Zylindrische und konische Werkzeuge • Start- und Endwinkel des Spiralverlaufs • (Transitbereich) • Steigender oder fallender Spiralverlauf • 3 Abschnitte: Konstante Winkel im 1. und 3. Abschnitt; Übergang von Start- und Endwinkel im 2. Abschnitt
• Zylindrische Werkzeuge • Wellenförmige Ausgestaltung von Spanbrust der Nut und der Umfangsfasen • Periodenlänge und Amplitude der Welle • Startversatz der Welle (zahnabhängig) • Ausrichtung der Welle zur Spirale oder zur Achse
• Werkzeug: • Basismodule
• Werkzeug: • Basismodule
• Werkzeug: • Basismodule
• Werkzeug: • Basismodule

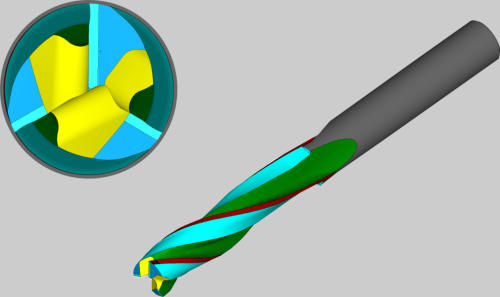

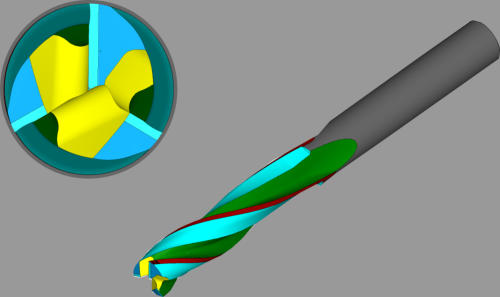

• Werkstück: Stufenwerkzeuge, 1 – 5 Stufen, 2 oder 3 Schneiden • Schneidenkombinationen: rechtsspiralig/rechtsschneidend linksspiralig/linksschneidend • Produktion / Nachschärfen: Produktion in mehreren Zustellungen Nachschärfen mit Berücksichtigung von Mantelabtrag, Längenabtrag und Spanflächenabtrag • Vorbearbeitung: Abtrennen Kontur schruppen Kontur schlichten • Anschnitt: Kegelmantelanschliff Kreuzanschliff Zweiflächen - Anschliff Vierflächen - Anschliff Sechsflächen - Anschliff Delta – Anschliff M – Spitze Kevlar - Anschliff Zentrierspitze Fräserstirn • Ausspitzung: korrigierte Querschneide korrigierte Hauptschneide S-Ausspitzung (inkl.Sumitomo u.a.) • RGR-Ausspitzung • Ausspitzung: korrigierte Querschneide korrigierte Hauptschneide • Nutspanraum: Messdefinition: Stirn-/Normalschnitt Schleifrichtung: vorwärts/rückwärts Optionaler Ausfeuerungsschliff Jeweils separate Nut pro Stufe möglich • Umfang: Bogenschliff oder Rundschliff Längs-/Querschliff – Verfahren 1./2. Freiwinkel, Zahnrückenschliff • Spanbrecher: 1 bis 2 Spanbrecher je Schneide • Nutschneide: Fasenwinkel Fasenbreite • Anfasung der Hauptschneide: S-Ausspitzung RGR-Ausspitzung • Sekundärkegel: Optional: 2. Anschliffkegel
