Modul Bohrer

Willkommen “tool-kit PROFESSIONAL ... die Software für den Profi”
6.1 Basismodule Bohrer (BMENU)
Optionen
Werkstück: Stufenwerkzeuge, 1 – 5 Stufen, 2 oder 3 Schneiden Schneidenkombinationen: rechtsspiralig/rechtsschneidend linksspiralig/linksschneidend Produktion / Nachschärfen: Produktion in mehreren Zustellungen Nachschärfen mit Berücksichtigung von Mantelabtrag, Längenabtrag und Spanflächenabtrag Vorbearbeitung: Abtrennen Kontur schruppen Kontur schlichten Anschnitt: Kegelmantelanschliff Kreuzanschliff Zweiflächen - Anschliff Vierflächen - Anschliff Sechsflächen - Anschliff Delta – Anschliff M – Spitze Kevlar - Anschliff Zentrierspitze Fräserstirn Ausspitzung: korrigierte Querschneide korrigierte Hauptschneide S-Ausspitzung (inkl.Sumitomo u.a.) RGR-Ausspitzung Ausspitzung: korrigierte Querschneide korrigierte Hauptschneide Nutspanraum: Messdefinition: Stirn-/Normalschnitt Schleifrichtung: vorwärts/rückwärts Optionaler Ausfeuerungsschliff Jeweils separate Nut pro Stufe möglich Umfang: Bogenschliff oder Rundschliff Längs-/Querschliff – Verfahren 1./2. Freiwinkel, Zahnrückenschliff Spanbrecher: 1 bis 2 Spanbrecher je Schneide Nutschneide: Fasenwinkel Fasenbreite Anfasung der Hauptschneide: S-Ausspitzung RGR-Ausspitzung Sekundärkegel: Optional: 2. Anschliffkegel

6.2 Mehrfasenbohrer

6.3 S-Anschliff

6.4 Holzwerkzeuge

Galerie
Nutspanraum: Radial versetzte Sekundärnut je Stufe Werkzeug: 6010017 „Mehrfasenbohrer“
Werkzeug: 6050017 „Radiusbohrer (Gühring KG)“ Basismodule
Werkzeug: 6060017 Basismodule
Werkzeug:6070017 Basismodule
Werkzeug: 6080017 Basismodule

6.5 MTS-GIGA-Drill

S-Anschliffe: 2- und 3-Schneider Werkzeug: 6020017 „Bohrer mit S-Anschliff“
Bohrer zur Holzbearbeitung: Dübelbohrer Forstner-Bohrer Werkzeug: 6030017

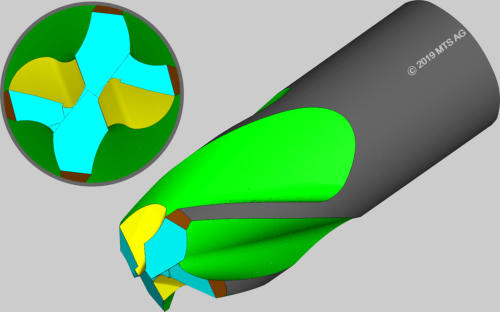

Sonderanschliff mit 4 Zähnen/Nuten: Die 4 Hauptschneiden bestehen jeweils aus 4-Flächen-Anschliffen mit 4- Flächen-Eckenfasen. Die Hauptgruppe verfügt dabei über einem klassischen 4-Flächenanschliff, während die Nebengruppe verkürzte Zähne aufweist (analog zu einem 4-schneidigem Fräser mit 2-zum-Zentrum-Stirngeometrie). Forstner-Bohrer. Der 2-stufige Giga-Drill besteht aus einerklassischen Mehrfasenbohrer- Geometrie. Werkzeug: 6040017 „GIGA-Drill“
“tool-kit PROFESSIONAL ... die Software für den Profi”
KONTAKT info(at)mtsag.net Phone: +41 61 81 59 130 whatsapp: +41 78 62 77 560 Fax: +41 61 81 59 139
ADRESSE Rheinstrasse 81 CH-4133 Pratteln Switzerland

Copyright © 2001- 2020 MTS AG

Made with MAGIX
VORLAGE

Modul Bohrer

Galerie
Werkzeug: 6050017 „Radiusbohrer (Gühring KG)“ Basismodule
Werkzeug: 6060017 Basismodule
Werkzeug: 6070017 Basismodule
Werkzeug: 6080017 Basismodule
1.1 Basismodule Bohrer (BMENU)
Optionen
Werkstück: Stufenwerkzeuge, 1 – 5 Stufen, 2 oder 3 Schneiden Schneidenkombinationen: rechtsspiralig/rechtsschneidend linksspiralig/linksschneidend Produktion / Nachschärfen: Produktion in mehreren Zustellungen Nachschärfen mit Berücksichtigung von Mantelabtrag, Längenabtrag und Spanflächenabtrag Vorbearbeitung: Abtrennen Kontur schruppen Kontur schlichten Anschnitt: Kegelmantelanschliff Kreuzanschliff Zweiflächen - Anschliff Vierflächen - Anschliff Sechsflächen - Anschliff Delta – Anschliff M – Spitze Kevlar - Anschliff Zentrierspitze Fräserstirn Ausspitzung: korrigierte Querschneide korrigierte Hauptschneide S-Ausspitzung (inkl.Sumitomo u.a.) RGR-Ausspitzung Ausspitzung: korrigierte Querschneide korrigierte Hauptschneide Nutspanraum: Messdefinition: Stirn-/Normalschnitt Schleifrichtung: vorwärts/rückwärts Optionaler Ausfeuerungsschliff Jeweils separate Nut pro Stufe möglich Umfang: Bogenschliff oder Rundschliff Längs-/Querschliff – Verfahren 1./2. Freiwinkel, Zahnrückenschliff Spanbrecher: 1 bis 2 Spanbrecher je Schneide Nutschneide: Fasenwinkel Fasenbreite Anfasung der Hauptschneide: S-Ausspitzung RGR-Ausspitzung Sekundärkegel: Optional: 2. Anschliffkegel

6.2 Mehrfasenbohrer

Radial versetzte Sekundärnut je Stufe Werkzeug: 60100176.1 Basis Bohrer + 6.2 Mehrfasenbohrerf

6.3 S-Anschliff

6.4 Holzwerkzeuge

S-Anschliffe: 2- und 3-Schneider Werkzeug: 6020017 6.1 Basis Bohrer + 6.3 S-Anschliff
Bohrer zur Holzbearbeitung: Dübelbohrer Forstner-Bohrer Werkzeug: 6030017

6.5 MTS-GIGA-Drill

Sonderanschliff mit 4 Zähnen/Nuten: Die 4 Hauptschneiden bestehen jeweils aus 4- Flächen-Anschliffen mit 4-Flächen-Eckenfasen. Die Hauptgruppe verfügt dabei über einem klassischen 4-Flächenanschliff, während die Nebengruppe verkürzte Zähne aufweist (analog zu einem 4- schneidigem Fräser mit 2-zum-Zentrum- Stirngeometrie). Forstner-Bohrer. Der 2-stufige Giga-Drill besteht aus einerklassischen Mehrfasenbohrer-Geometrie. Werkzeug: 6040017 6.1 Basis Bohrer + 6.5 GIGA
